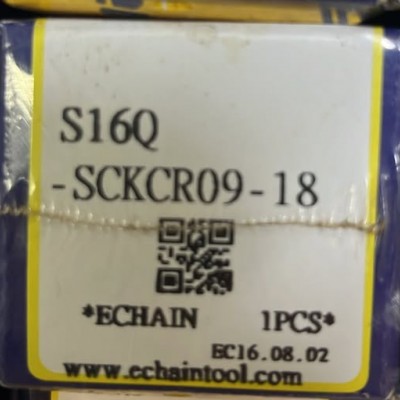

ECHAIN S16Q-SCKCR09-18
Spesifikasi ECHAIN S16Q-SCKCR09-18
ECHAIN S16Q-SCLCR 09-18 adalah kode spesifikasi untuk alat potong industri berupa stang boring (boring bar / holder bubut dalam) tipe kanan (Right Hand) buatan produsen alat potong Echaintool (Taiwan). Alat ini dirancang khusus untuk proses pembubutan dalam (internal turning) menggunakan mesin bubut manual maupun mesin CNC.
Berikut adalah arti dari kode nomenklatur standar internasional (ISO) pada alat tersebut:
- S: Material gagang berbahan Steel / Baja karbon tinggi tanpa lubang pendingin (non-coolant).
- 16: Diameter gagang (shank diameter) berukuran 16 mm.
- Q: Panjang total holder adalah 180 mm.
- S: Sistem penguncian insert menggunakan baut/sekrup (screw-on clamp).
- C: Menggunakan geometri mata pahat (insert) berbentuk belah ketupat / ketupat 80° (rhombic 80°).
- L: Sudut masuk potong (approach angle) sebesar 95°.
- C: Sudut bebas insert (clearance angle) sebesar 7° (tipe positive insert).
- R: Arah pemotongan Kanan (Right Hand).
- 09: Menggunakan ukuran mata pahat dengan panjang sisi potong efektif 9 mm (cocok untuk tipe insert CCMT 09T3... atau CCGT 09T3...).
- 18: Diameter minimum lubang yang bisa dibor (minimum bore diameter) sebesar 18 mm.
Spesifikasi Teknis Lengkap
|
Parameter |
Dimensi / Spesifikasi |
|
Merk / Asal |
Echain / Taiwan |
|
Diameter Shank (d) |
16 mm |
|
Panjang Total (L) |
180 mm |
|
Min. Bore Dia (∅ B) |
18 mm |
|
Jarak Sisi Potong ke As (F) |
9 mm |
|
Tipe Insert yang Sesuai |
CCMT 09T304 / CCMT 09T308 |
|
Ukuran Baut Kunci |
CS-35 (M3.5) |
