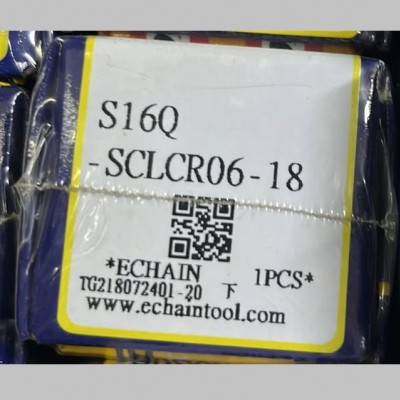

ECHAIN S16Q-SCLCR06-18
Spesifikasi ECHAIN S16Q-SCLCR06-18
Arti Kode Spesifikasi (ISO Standard)
Berdasarkan sistem identifikasi standar ISO untuk boring bar, arti dari setiap komponen kode tersebut adalah sebagai berikut:
- S: Menunjukkan material tangkai (shank) berupa Steel (Baja).
- 16: Diameter shank berukuran 16 mm.
- Q: Panjang keseluruhan stang (total length) yaitu 180 mm.
- S: Sistem pencekaman insert menggunakan Screw / Sekrup.
- C: Bentuk insert yang digunakan adalah Rhombic 80° (ketupat dengan sudut potong 80 derajat).
- L: Sudut potong stang / approach angle sebesar 95°.
- C: Sudut bebas insert (clearance angle) sebesar 7°.
- R: Handing potong kanan (Right hand holder).
- 06: Ukuran panjang ujung potong insert (cutting edge length) sebesar 6 mm. Holder ini menggunakan tipe insert CCMT 0602□□ (seperti CCMT060204).
- 18: Diameter minimum lubang potong (minimum bore diameter) yang bisa dikerjakan adalah 18 mm.

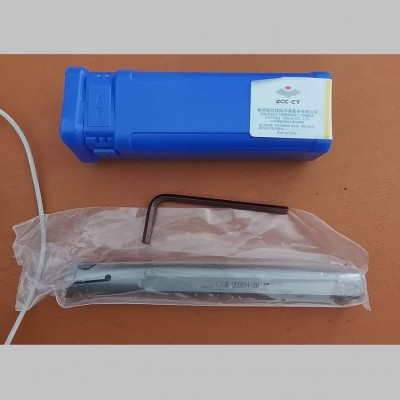

Komponen Pendukung
Saat membeli atau menggunakan produk ini, komponen bawaan atau suku cadang yang kompatibel umumnya meliputi:
- Insert: Tipe CCMT060204 / CCMT060202
- Baut Insert: Ukuran baut CS25
- Kunci / Wrench: Tipe T-8 / T8
