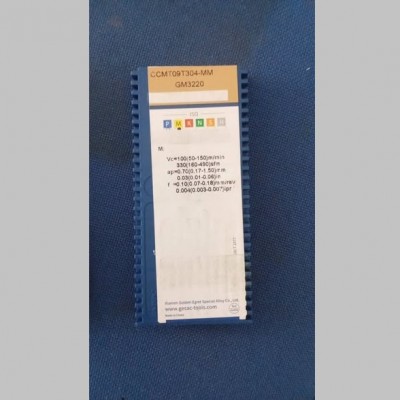

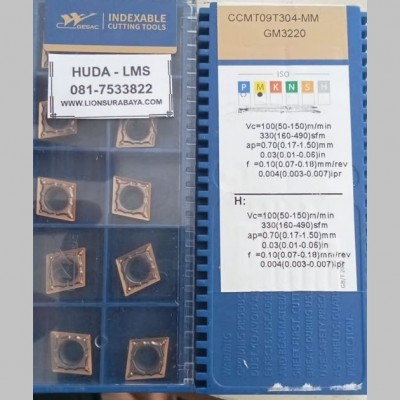

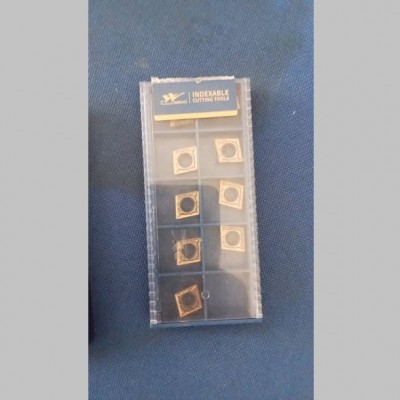

Gesac CCMT09T304-MM GM3220

Berikut adalah arti detail dari setiap bagian kode standar ISO tersebut:

Spesifikasi Geometri Insert (CCMT 09T304)

• C: Bentuk pisau belah ketupat / rombus dengan sudut berpotongan 80 derajat.
• C: Sudut bebas (clearance angle) sebesar 7 derajat (tipe positif).
• M: Toleransi akurasi dimensi insert standar kelas M.
• T: Tipe lubang pengunci dengan countersink tunggal (sudut 40°-60°) dan chipbreaker satu sisi.
• 09: Panjang tepi potong (cutting edge length) sebesar 9,7 mm.
• T3: Ketebalan insert sebesar 3,97 mm.
• 04: Radius ujung pahat (nose radius) sebesar 0,4 mm untuk hasil pengerjaan yang halus.

Desain Pemutus Beram & Karakteristik Material (-MM GM3220)

• MM: Kode geometri chipbreaker dari GESAC yang dioptimalkan untuk proses finishing hingga medium cutting. Desain ini membantu memutus gulungan beram logam agar tidak melilit benda kerja.
• GM3220: Grade material carbide dengan lapisan PVD coating berstruktur nano. Grade ini memiliki ketahanan panas yang sangat tinggi serta direkomendasikan untuk pembubutan kontinu maupun intermiten ringan pada kecepatan sedang hingga rendah.

Aplikasi Penggunaan

• Holder Kompatibel: Sangat cocok dipasang pada tang pahat bubut (holder) tipe internal maupun eksternal seperti SCLCR / SCLCL ukuran minimal diameter gagang sesuai kebutuhan mesin Anda.
• Material Target: Sangat disarankan untuk pengerjaan kelompok material ISO M (Stainless Steel).
