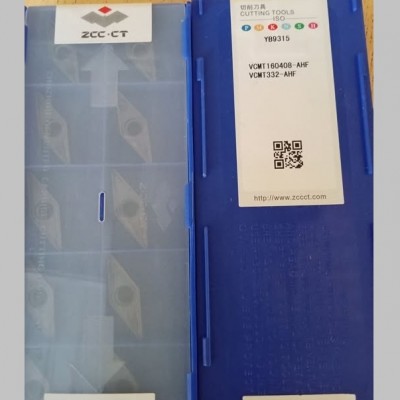

ZCC-CT VCMT160408-AHF YB9315

Berikut adalah rincian arti dari setiap bagian kode spesifikasi tersebut berdasarkan standar ISO:

1. Geometri & Dimensi Insert (VCMT160408)

• V: Menunjukkan bentuk dasar insert berupa Rhombic 35° (belah ketupat dengan sudut tajam 35 derajat). Bentuk ini sangat ideal untuk pengerjaan profil yang rumit dan penyayatan dalam (profiling/copying).
• C: Memiliki sudut bebas (clearance angle) sebesar 7 derajat (positive insert) untuk mengurangi gesekan pada dinding benda kerja.
• M: Kelas toleransi kerataan dan ketebalan insert (M-class).
• T: Fitur tipe insert dengan lubang countersink satu sisi dan chipbreaker satu sisi.
• 16: Panjang tepi potong (cutting edge length) sebesar 16,5 mm.
• 04: Ketebalan insert sebesar 4,76 mm.
• 08: Radius ujung pahat (corner radius) sebesar 0,8 mm. Radius ini memberikan keseimbangan yang baik antara kekuatan ujung potong dan kualitas kehalusan permukaan (surface finish).

2. Tipe Chipbreaker (-AHF)

• AHF: Merupakan desain chipbreaker satu sisi yang digerinda halus (ground single-sided chipbreaker). Karakteristik utamanya meliputi:
  • Kontrol gram yang presisi: Sangat efektif dalam memutus dan mengarahkan aliran serpihan logam (gram) agar tidak melilit benda kerja.
  • Kombinasi optimal: Memberikan perpaduan sempurna antara ketajaman pisau untuk meminimalkan beban potong dan kekuatan tepi potong agar tidak mudah gumpil (chipping).

3. Lapisan Karbida / Grade (YB9315)

• YB9315: Kode material dasar karbida (substrate) yang dikombinasikan dengan teknologi lapisan PVD (Physical Vapor Deposition) Nano TiAlN multilayer.
  • Aplikasi Utama: Dioptimalkan untuk kelompok material ISO M (M10–M30) seperti stainless steel, serta fungsional untuk superalloy (ISO S).
  • Kelebihan: Memiliki ketahanan panas yang sangat tinggi (high temperature resistance), daya rekat lapisan yang superior untuk mencegah pengelupasan, serta perpaduan stabilitas kekerasan (hardness) dan ketangguhan (toughness) yang luar biasa.
