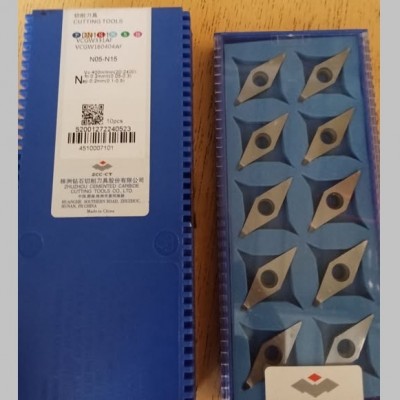

ZCC-CT VCGW160404AF
Spesifikasi ZCC-CT VCGW160404AF
Berikut adalah arti detail dari setiap bagian kode berdasarkan standar ISO / sistem penomoran ZCC-CT:
Arti Kode Geometri (ISO Standard)
- V: Bentuk insert berupa belah ketupat (rhombic) dengan sudut tajam 35°.
- C: Sudut bebas (relief angle) sebesar 7° (positif).
- G: Toleransi kerataan kelas G (tingkat presisi tinggi yang umum digunakan pada pisau potong intan/CBN).
- W: Jenis klem/fitur penahan lubang countersink standar (tanpa chipbreaker mekanis pada permukaan atas wajah insert).
- 16: Panjang tepi potong (cutting edge length) sebesar 16.6 mm.
- 04: Ketebalan insert sebesar 4.76 mm.
- 04: Radius pojok potong (nose radius) sebesar 0.4 mm (cocok untuk pengerjaan halus/finishing).
Arti Kode Ekstensi Pabrikan (ZCC-CT)
- AF: Merupakan desain khusus ujung potong atau penamaan chipbreaker/wiper dari ZCC-CT yang dioptimalkan untuk menghasilkan permukaan akhir benda kerja yang sangat halus (mirror-like finish) pada kecepatan tinggi.
Aplikasi Utama
Insert dengan kode VCGW dari ZCC-CT umumnya dibuat menggunakan material PCD (Polycrystalline Diamond) untuk membubut material non-ferrous seperti aluminium dan tembaga, atau material PCBN (Cubic Boron Nitride) untuk membubut baja keras (hardened steel) maupun besi cor (cast iron)
