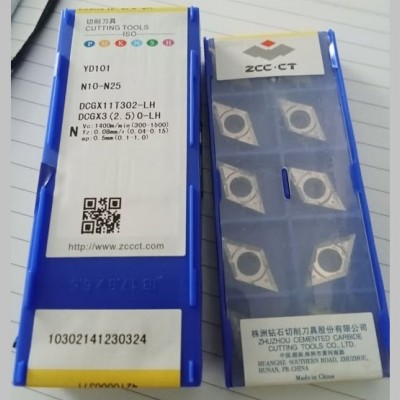

ZCC-CT DCGX11T302-LH YD101

ZCC-CT DCGX11T302-LH YD101 adalah kode part untuk insert bubut (turning insert) karbida tanpa lapisan (uncoated carbide) berkualitas tinggi produksi pabrikan ZCC Cutting Tools (ZCC-CT). Alat potong ini dirancang khusus untuk proses pemesinan akhir (finishing) pada material non-ferrous, terutama paduan aluminium dan tembaga.

Berikut adalah arti detail dari setiap kode berdasarkan standar ISO:

1. Geometri & Dimensi Insert (DCGX11T302)

• D: Bentuk insert berupa belah ketupat (rhombic) dengan sudut puncak 55 derajat.
• C: Sudut bebas (clearance angle) sebesar 7 derajat (positif).
• G: Toleransi kerataan dan dimensi insert (kelas presisi tinggi untuk finishing).
• X: Desain khusus pada penampang atau chipbreaker utama.
• 11: Panjang tepi potong (cutting edge length) sebesar 11,6 mm.
• T3: Ketebalan insert (thickness) sebesar 3,97 mm.
• 02: Radius pojok (nose radius) sebesar 0.2 mm, ideal untuk menghasilkan permukaan akhir yang sangat halus (super finishing).

2. Desain Pemutus Beram (-LH)

• LH: Jenis chipbreaker dengan sudut garuk (rake angle) yang tajam dan permukaan yang dipoles cermin (mirror-polished surface). Desain ini berfungsi mencegah efek built-up edge (material aluminium menempel pada ujung pisau) dan memastikan pembuangan beram/chip berjalan lancar.

3. Kelas Karbida / Grade (YD101)

• YD101: Merupakan grade fine-grained uncoated carbide (karbida berbutir halus tanpa lapisan) milik ZCC-CT. Grade ini masuk dalam kategori klasifikasi ISO N05–N30. Memiliki ketahanan yang sangat baik terhadap deformasi termal serta ketahanan aus tepi yang tinggi saat memotong logam lunak atau abrasif.

Aplikasi Utama

• Material Kerja: Sangat direkomendasikan untuk Aluminium, Paduan Aluminium, Kuningan, Tembaga, dan Plastik/Nilon.
• Kondisi Potong: Proses pemesinan halus (finishing hingga semi-finishing) dengan kecepatan potong tinggi.
• Kesesuaian Holder: Cocok digunakan pada tool holder bubut luar maupun dalam dengan tipe SDJCR, SDUCR, atau SDQCR.
