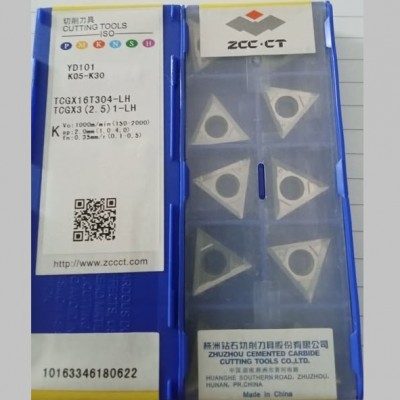

ZCC-CT TCGX16T304-LH YD101

Berikut adalah rincian arti dari setiap susunan kode tersebut berdasarkan standar ISO:

1. Spesifikasi Geometri Geometris (TCMT 16T304)

• T: Bentuk dasar segitiga (Triangular) dengan sudut 60°.
• C: Sudut bebas (clearance angle) sebesar 7° (positif).
• M: Toleransi dimensi kerajinan mata pisau standar manufaktur.
• T: Desain dengan lubang silindris penahan lubang dan chipbreaker khusus pada satu sisi permukaan.
• 16: Panjang tepi potong (cutting edge length) sebesar 16.5 mm.
• T3: Ketebalan insert (thickness) sebesar 3.97 mm.
• 04: Radius ujung pisau (corner radius) sebesar 0.4 mm (cocok untuk pengerjaan akhir hingga semi-finishing).

2. Desain & Pemecah Beram (-LH)

• LH: Merupakan tipe geometri chipbreaker (pemecah beram) khusus berprofil tajam yang dirancang optimal untuk pemotongan material non-ferrous dan pengerjaan berputar arah kiri (left-hand). Karakteristik sudutnya dibuat sangat tajam guna meminimalkan penempelan material sisa di ujung pahat (built-up edge).
  (Catatan teknis: Pada beberapa katalog standar turning ZCC-CT untuk pengerjaan aluminium, tipe geometri ini juga kerap dipasangkan pada seri bodi bertipe TCGX).

3. Tingkatan Material / Grade (YD101)

• YD101: Kategori grade karbida uncoated (tanpa lapisan/coating logam tambahan) dengan butiran ultra-halus (ultra-fine grain). Grade ini secara spesifik dirancang optimal oleh ZCC Cutting Tools untuk aplikasi pemesinan material Aluminium, Paduan Al, Tembaga (Copper), Kuningan (Brass), Perunggu (Bronze), serta plastik keras. Karbida tanpa coating ini memastikan ketajaman pisau berada pada level tertinggi untuk menghasilkan permukaan akhir yang mengkilap (mirror finish).
