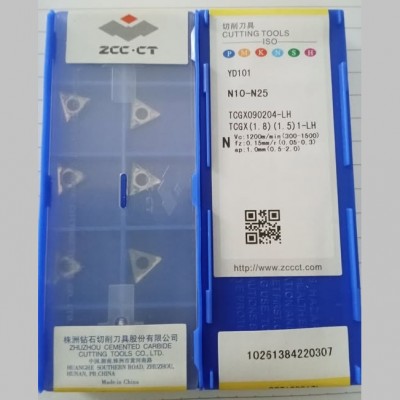

ZCC-CT TCGX090204-LH YD101
Spesifikasi ZCC-CT TCGX090204-LH YD101
Berikut adalah arti detail dari setiap bagian kode berdasarkan standar ISO:
1. Spesifikasi Geometri & Dimensi (TCGX 09 02 04)
- T: Bentuk dasar segitiga (Triangular) dengan sudut 60°.
- C: Memiliki sudut bebas (clearance angle) sebesar 7°.
- G: Kelas toleransi tingkat tinggi (Grade G) untuk memastikan akurasi ukuran yang sangat konsisten.
- X: Desain khusus pada lubang pengunci serta chipbreaker.
- 09: Panjang tepi potong (cutting edge length) sebesar 9,6 mm.
- 02: Ketebalan pahat sebesar 2,38 mm.
- 04: Radius ujung pahat (nose radius) sebesar 0,4 mm.
2. Desain Pemutus Beram (-LH)
- LH: Jenis chipbreaker dengan permukaan yang dipoles halus dan sudut garuk (rake angle) yang tajam. Desain ini berfungsi mencegah lengketnya beram aluminium pada mata pisau (built-up edge).
3. Kelas Material / Grade (YD101)
- YD101: Material karbida berbutir halus tanpa lapisan (uncoated fine-grained carbide). Memiliki ketahanan yang sangat baik terhadap deformasi termal dan keausan tepi, menjadikannya sangat andal untuk pengerjaan halus (finishing) pada paduan aluminium, tembaga, dan plastic.
