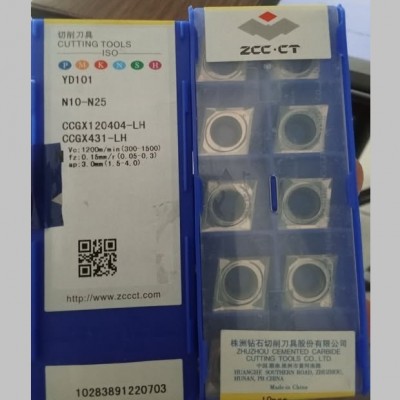

ZCC-CT CCGX120404-LH YD101
Spesifikasi ZCC-CT CCGX120404-LH YD101
Berikut adalah arti detail dari setiap bagian kode berdasarkan standar ISO:
Pembacaan Kode Insert (CCGX 120404)
- C: Bentuk insert berupa belah ketupat (rhombic) dengan sudut pemotongan 80 derajat.
- C: Sudut bebas (clearance angle) sebesar 7 derajat (tipe positif).
- G: Toleransi akurasi dimensi insert.
- X: Fitur khusus pada geometri permukaan pemotong (rake) dan lubang pengikat.
- 12: Panjang tepi pemotongan (cutting edge length) sekitar 12,9 mm (ukuran lingkaran dalam / Inscribed Circle = 12,7 mm atau 1/2 inci).
- 04: Ketebalan insert sebesar 4,76 mm.
- 04: Radius ujung pahat (corner radius) sebesar 0,4 mm (sangat optimal untuk hasil permukaan yang halus/finishing).
Kode Geometri & Material (-LH YD101)
- -LH: Tipe pengontrol beram (chipbreaker) yang dirancang khusus untuk pemotongan ringan (light machining) pada aluminium. Desainnya memiliki sudut garuk yang tajam dan permukaan yang dipoles licin guna mencegah penempelan material (Built-Up Edge).
- YD101: Kelas material (grade) berupa karbida tanpa lapisan (uncoated micro-grain carbide). Grade ini sangat keras dan tajam, sangat direkomendasikan untuk aplikasi pemesinan kelompok ISO N (N05–N30) seperti paduan aluminium, tembaga, brass, dan plastik keras
