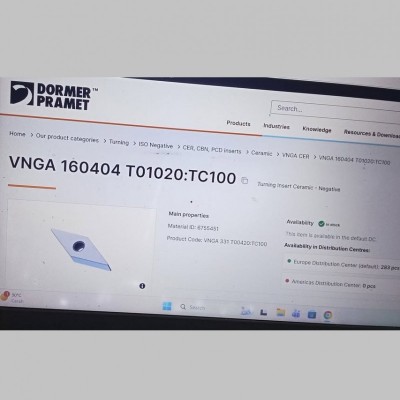

PRAMET VNGA160404 T01020 - TC100

Berikut adalah rincian spesifikasi teknis berdasarkan kode ISO tersebut:

1. Spesifikasi Geometri & Dimensi (VNGA160404)

• V: Bentuk dasar rhombic (belah ketupat) dengan sudut tajam 35°. Sangat ideal untuk proses finishing (penghalusan) atau pengerjaan profil yang sempit.
• N: Sudut bebas (clearance angle) 0° (Negatif), memberikan kekuatan tepi potong ganda yang maksimal.
• G: Kelas toleransi pemesinan presisi tinggi (ISO Tolerance Class G).
• A: Tipe insert dengan lubang silindris tanpa penahan khusus (clamping hole).
• 16: Panjang tepi potong (cutting edge) nominal sekitar 16 mm.
• 04: Ketebalan insert sebesar 4,76 mm.
• 04: Radius pojok pahat (corner/nose radius) sebesar 0.4 mm, optimal untuk menghasilkan permukaan benda kerja yang halus pada pengerjaan ringan.

2. Kondisi Tepi Potong (T01020)

• Menunjukkan persiapan tepi potong tipe T-land (chamfered) dengan sudut kemiringan -20° dan lebar land 0,1 mm. Desain ini berfungsi memperkuat struktur mata pisau agar tidak mudah gompal saat berhadapan dengan material keras.

3. Material & Grade Substrat (TC100)

• TC100: Merupakan grade keramik tanpa lapisan (uncoated ceramic) dari Pramet.
• Aplikasi: Masuk dalam rentang klasifikasi ISO K01–K15, yang dikhususkan untuk pemesinan kering dengan kecepatan tinggi (high-speed machining) pada material besi cor (cast iron).
• Catatan: Penggunaan cairan pendingin (coolant) umumnya tidak disarankan karena dapat memicu keretakan termal (thermal shock) pada material keramik ini.
