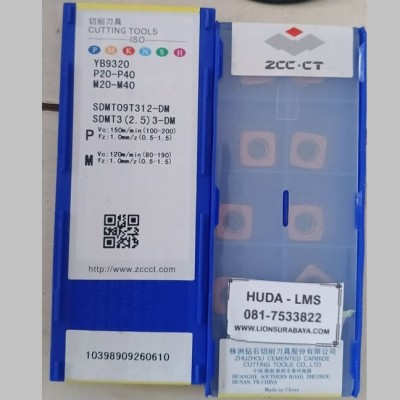

ZCC-CT SDMT09T312-DM YB9320

Berikut adalah rincian spesifikasi teknis berdasarkan kode standarisasi ISO produk tersebut:

Arti Kode Designasi (SDMT 09T312-DM)

• S: Bentuk dasar insert berupa persegi (square) berposisi simetris.
• D: Sudut bebas (clearance angle) sebesar 15°.
• M: Toleransi akurasi dimensi kelas standar manufaktur.
• T: Fitur penguncian berupa lubang countersink dengan tipe chipbreaker satu sisi.
• 09: Panjang tepi potong (cutting edge length) berukuran efektif nominal ±9 mm.
• T3: Ketebalan plat insert senilai 3.97 mm.
• 12: Sudut radius ujung pisau (corner radius) sebesar 1.2 mm.
• DM: Bentuk pemutus tatal (chipbreaker) untuk pengerjaan pemotongan menengah (medium cutting / roughing).

Spesifikasi Material & Lapisan (YB9320)

• Kelas Lapisan: Menggunakan teknologi Golden Diamond PVD Coating generasi terbaru dari ZCC-CT.
• Karakteristik: Mengintegrasikan kekerasan lapisan (hardness), ketangguhan inti (toughness), dan stabilitas termal tinggi guna memperpanjang umur pakai alat saat gesekan suhu ekstrem.
• Aplikasi Material: Bersifat serbaguna (general-purpose), dioptimalkan terutama untuk baja (steel), baja tahan karat (stainless steel), dan paduan tahan panas (HRSA/superalloys).

Kompatibilitas Holder

• Insert ini dirancang agar cocok dipasangkan pada kepala pisau frais (milling cutter body) tipe ZCC-CT XMR01 Series atau high-feed mill holder sejenis yang mendukung dudukan bentuk SDMT 09
