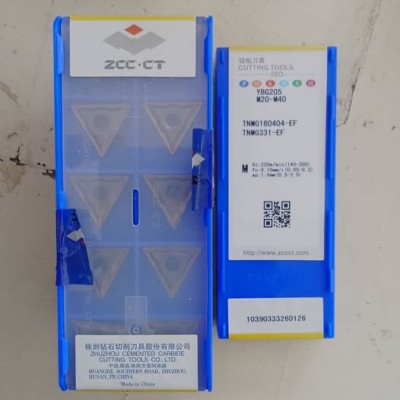

ZCC-CT TNMG160404-EF YBG205
Spesifikasi ZCC-CT TNMG160404-EF YBG205
Berikut adalah rincian arti dari setiap bagian kode berdasarkan standar ISO:
Desain Geometri (TNMG160404)
- T: Bentuk dasar segitiga (Triangle) dengan sudut potong 60 derajat.
- N: Sudut bebas (clearance angle) 0 derajat (tipe negative insert yang memiliki 2 sisi potong atas-bawah dengan total 6 mata potong).
- M: Toleransi dimensi keramik/karbida standar pabrikan.
- G: Jenis lubang pengunci dengan chipbreaker di kedua sisinya.
- 16: Panjang tepi potong (cutting edge) nominal yaitu 16 mm.
- 04: Ketebalan insert potong yaitu 4,76 mm.
- 04: Radius ujung pisau (nose radius) sebesar 0,4 mm (sangat ideal untuk menghasilkan permukaan akhir yang halus).
Chipbreaker (-EF)
- EF: Singkatan dari Excellent Finishing. Desain pemutus beram (chipbreaker) ini memiliki sudut potong yang sangat tajam untuk meminimalkan hambatan dan mencegah beram panjang yang melilit pada pengerjaan halus (finishing) material ulet seperti stainless steel. [1]
Kualitas Lapisan Material (YBG205)
- YBG205: Kelas (grade) karbida berbasis Tungsten Carbide ultra-halus yang dilapisi dengan PVD Nano-Coating (TiAlN-based composite).
- Grade ini dirancang khusus untuk kelompok material ISO M (Stainless Steel) dan ISO P (Baja/Steel). Lapisan PVD memberikan ketahanan panas yang ekstrem, ketangguhan tinggi terhadap keretakan, serta mencegah penempelan material kerja pada ujung pisau (built-up edge).
Parameter Potong yang Direkomendasikan
Untuk hasil optimal pada material stainless steel 316 atau sejenisnya, Anda dapat merujuk pada Parameter Pengujian Resmi ZCC.CT berikut: []
- Kecepatan Potong (\(V_{c}\)): ~160 m/min
- Kecepatan Makan (\(f_{n}\)): 0,1 – 0,3 mm/putaran (Direkomendasikan: 0,15 mm/r)
- Kedalaman Potong (\(a_{p}\)): 0,5 – 1,5 mm (Direkomendasikan untuk finishing: 0,6 mm)
- Sistem Pendinginan: Sangat disarankan menggunakan pendinginan air / cairan radiator (water cooling).
Insert ini kompatibel dengan berbagai tool holder luar maupun dalam tipe standar ISO seperti MTJNR, PTGNR, DTGNR, atau ETJNR berukuran gagang menyesuaikan mesin Anda
