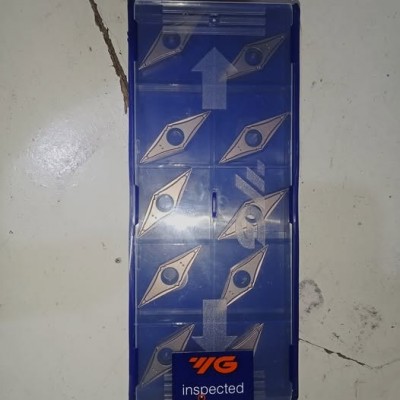

VBMT160402-MF YG401

Berikut adalah rincian spesifikasi teknis berdasarkan kode standar ISO dan parameter pabrikan YG-1:

Arti Kode Desain (VBMT 160402)

Setiap huruf dan angka pada kode dasar ini mengikuti standar internasional (ISO) untuk menentukan dimensi fisik insert:

• V: Bentuk geometri berupa ketupat (rhombic) dengan sudut potong 35°. Sangat ideal untuk pengerjaan profil yang rumit dan penyayatan tipis.
• B: Memiliki clearance angle (sudut bebas) positif sebesar 5°.
• M: Kelas toleransi ukuran ketebalan dan kerataan penyisipan.
• T: Desain lubang penahan countersink satu sisi (40°–60°) disertai struktur pemutus beram (chipbreaker) khusus.
• 16: Panjang tepi potong efektif (cutting edge length) sebesar 16,6 mm.
• 04: Ketebalan insert sebesar 4,76 mm.
• 02: Radius pojok (corner radius / nose radius) ultra-kecil sebesar 0,2 mm. Radius kecil ini penting untuk meminimalkan tekanan radial dan mencegah getaran saat proses finishing tipis.

Fitur Pengoperasian (-MF)

• MF (Medium Finishing / Fine Finishing): Menandakan tipe pemutus beram (chipbreaker) geometri halus. Desain ini secara optimal mengontrol keluarnya beram/bram pada kedalaman potong rendah agar permukaan benda kerja tetap mulus.
• Rentang parameter penyayatan:
  • Laju pemakanan (feed rate): 0,04 – 0,15 mm/putaran.
  • Kedalaman potong (depth of cut / DoC): 0,10 – 2,0 mm.

Spesifikasi Material & Lapisan (YG401)

• Grade YG401: Tingkat material karbida khusus dari YG-1 yang menggunakan basis substrat mikro-karbida tangguh.
• Lapisan PVD TiAlSiN: Dilapisi dengan metode Physical Vapor Deposition (PVD) berbasis Titanium Aluminum Silicon Nitride. Lapisan premium ini memberikan ketahanan panas ekstrem (oksidasi tinggi), melindungi mata pahat dari penumpukan material (built-up edge), serta mencegah keretakan mikro di area potongan.
