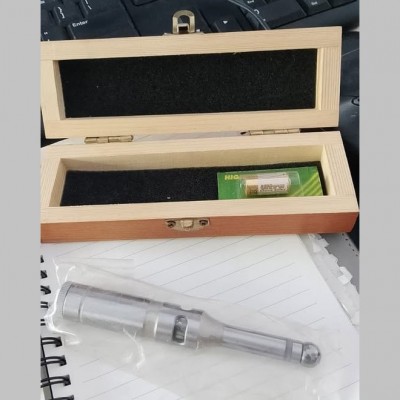

Electric Edge Finder 10x16X110

Arti Kode Spesifikasi

Angka-angka dalam kode tersebut menunjukkan dimensi fisik alat dalam satuan milimeter (mm):

• 10 (Tip Diameter): Diameter ujung sensor sentuh (contact point) adalah 10 mm.
• 16 (Shank Diameter): Diameter batang pengait (shank) yang masuk ke collet/spindle mesin adalah 16 mm.
• 110 (Overall Length): Panjang total keseluruhan alat dari ujung ke ujung adalah 110 mm.

Fitur Utama Alat

• Indikator Kontak Elektronik: Alat ini dilengkapi dengan lampu LED merah yang langsung menyala atau berbunyi (beep) sesaat setelah ujung sensor menyentuh permukaan logam yang konduktif.
• Penggunaan Tanpa Putaran: Berbeda dengan mechanical edge finder tradisional yang harus diputar pada 400–600 RPM, alat tipe elektrik ini digunakan dalam kondisi spindle mati (0 RPM).
• Proteksi Pegas: Bagian ujung sensor umumnya dilengkapi dengan pegas internal (spring-loaded) untuk mencegah kerusakan atau patah jika tidak sengaja menabrak benda kerja terlalu keras.
• Daya Baterai: Menggunakan baterai kancing kecil (seperti tipe SR44 atau LR1) untuk menyalakan sirkuit lampu dan suaranya.

Cara Menggunakan

1. Pasang batang (shank) 16 mm ke dalam collet atau chuck mesin.
2. Pastikan kabel grounding terpasang dengan benar (jika ada) dan pastikan benda kerja bersifat konduktif (logam).
3. Gerakkan sumbu mesin secara perlahan mendekati dinding benda kerja.
4. Begitu lampu LED menyala atau suara beep berbunyi, segera hentikan gerakan.
5. Catat posisi koordinat mesin saat itu, lalu sesuaikan nilai radius sensor (5 mm) untuk mendapatkan posisi tepi benda kerja yang sesungguhnya.
