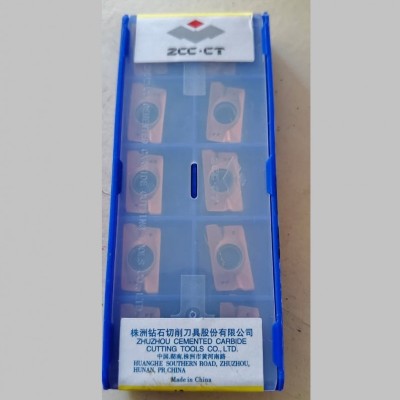

APMT1604PDR-M YB9320

Berikut adalah rincian arti kode dimensi (ISO Code) dan spesifikasi materialnya:

Arti Kode Dimensi (APMT 1604 PDR-M)

• A: Bentuk dasar insert berupa jajaran genjang (parallelogram) dengan sudut 85 derajat.
• P: Sudut bebas (clearance angle) sebesar 11 derajat.
• M: Toleransi dimensi keramik/carbide.
• T: Tipe insert dengan lubang countersink khusus dan chipbreaker pada satu sisi.
• 16: Panjang tepi potong efektif, yaitu sekitar 16 mm.
• 04: Ketebalan insert, yaitu 4,76 mm.
• PDR: Geometri arah potong (sudut pisau potong kanan) dengan radius ujung (nose radius) standar 0,8 mm (sering ditulis lengkap sebagai APMT160408PDR).
• -M: Tipe chipbreaker (pemutus beram) yang dioptimalkan untuk pengerjaan medium (medium machining).

Arti Kode Grade Material (YB9320)

• YB9320: Merupakan tingkatan (grade) karbida dengan lapisan PVD/CVD khusus dari ZCC.CT.
• Karakteristik: Berperan sebagai universal grade yang sangat tangguh untuk memotong material baja (Steel / P10–P30) dan besi tahan karat (Stainless Steel / M10–M25).
• Kondisi Kerja: Dapat diaplikasikan untuk pengerjaan akhir (finishing) hingga menengah (medium roughing), baik menggunakan cairan pendingin (coolant) maupun kering (dry cutting).

Kompatibilitas Holder

Mata pahat ini umumnya dipasang pada holder milling tipe BAP 400R (seperti face mill, end mill indexable, atau shell mill) yang mendukung dudukan sekrup tipe APMT1604
