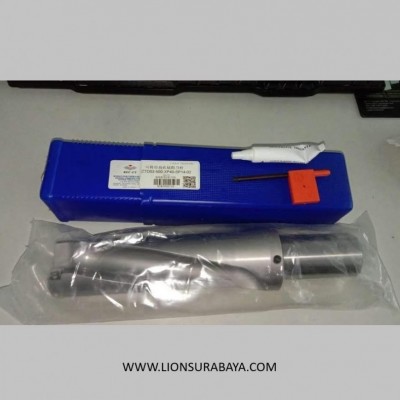

ZCC-CT ZTD03-500-XP40-SP14-02
Spesifikasi ZCC-CT ZTD03-500-XP40-SP14-02
Berikut adalah arti detail dari susunan kode komponen tersebut:
- ZTD03: Menunjukkan seri indexable drill dengan rasio kedalaman bor 3xD (3 kali diameter alat potong).
- 500: Menunjukkan diameter pemotongan (∅ D) sebesar 50.0 mm.
- XP40: Menunjukkan diameter shank (gagang) lurus tipe Weldon berukuran 40 mm.
- SP14: Menggunakan tipe insert (mata pisau cetak) seri SPGT1405** (contohnya SPGT140512-PM/EM).
- 02: Menggunakan 2 buah insert potong (sisi pusat/internal dan sisi luar/perifer).
Spesifikasi Teknis Utama
Berdasarkan katalog resmi ZCC Cutting Tools Europe, berikut adalah dimensi fisik alat potong ini:
|
Parameter Spesifikasi |
Nilai / Keterangan |
|
Diameter Bor (∅ D) |
50.0 mm |
|
Diameter Shank (∅ d) |
40.0 mm |
|
Kedalaman Bor Maksimal |
155 mm |
|
Panjang Shank |
70 mm |
|
Panjang Total (L) |
265 mm |
|
Sistem Pendingin |
Internal Cooling (melalui badan bor) dengan koneksi (BSPT) RC1/4 |
|
Baut Insert (Screw) |
I60M5×13 |
|
Kunci Torsi (Wrench) |
WT20IP |
Keunggulan Seri ZTD
Alat ini dirancang dengan kekakuan bodi tinggi (high rigidity) yang dioptimalkan untuk pembuangan beram (chip) berukuran pendek. Penggunaan lapisan penutup (coating) teknologi tinggi pada substrat karbida ultra-halus memberikan ketahanan optimal terhadap panas dan pengelupasan, sehingga ideal untuk feed rate tinggi
