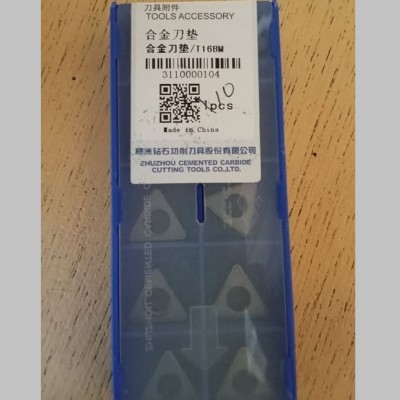

ZCC-CT T16BM
Spesifikasi ZCC-CT T16BM
Berikut adalah detail teknis dan fungsi dari komponen tersebut:
Fungsi Utama
- Proteksi Holder: Berfungsi sebagai bantalan di bawah insert (mata pisau bubut) untuk melindungi badan pemegang alat (tool holder) dari kerusakan atau keausan akibat tekanan potong yang tinggi.
- Stabilitas Pemotongan: Menjaga posisi insert agar tetap sejajar, rata, dan rigid demi menghasilkan akurasi pemotongan yang optimal.
- Keamanan Tambahan: Jika terjadi patah pada insert saat proses bubut, shim ini akan menyerap benturan sehingga kerusakan tidak langsung mengenai holder utama.
Kompatibilitas Holder & Insert
T16BM umumnya digunakan pada holder bubut luar (external turning tool holder) dengan sistem klem tipe D atau M (misalnya seri holder DTGNR/L atau MTJNR/L), yang menggunakan mata pisau bubut (insert) berbentuk segitiga berkode TN.. 1604...
Spesifikasi Dimensi Umum
- Ketebalan (s): 3.3 mm
- Ukuran Sisi (l): ~9.2 mm
- Lubang Tengah (d): ~5.8 mm
Komponen pendukung yang biasanya berpasangan dengan shim T16BM ini meliputi sekrup pengikat shim (shim screw) tipe SM5x8.65XA1 dan klem tipe C1RA / C1RD
