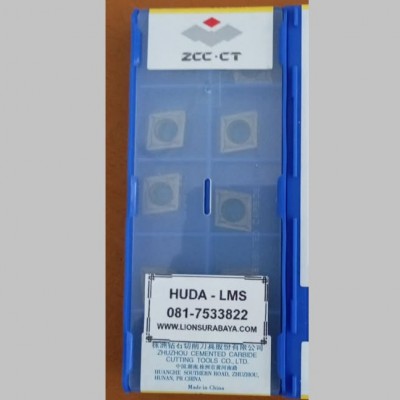

CCMT09T304-HM YBG202

Berikut adalah rincian arti dari setiap segmen kode tersebut berdasarkan standar ISO dan spesifikasi pabrikan:

Arti Kode Geometri (CCMT 09T304)

C: Bentuk dasar insert berupa ketupat belah ketupat (rhombic) dengan sudut pisau 80 derajat.

C: Sudut bebas (clearance angle) sebesar 7 derajat (tipe positive insert) untuk mengurangi gaya potong.

M: Toleransi akurasi dimensi kelas M (standar industri umum).

T: Tipe lubang penahan dengan countersink tunggal serta fitur chipbreaker pada satu sisi wajah pisau.

09: Panjang tepi potong efektif (cutting edge length) sebesar 9,7 mm.

T3: Ketebalan insert sebesar 3,97 mm.

04: Radius ujung pisau (corner radius) sebesar 0,4 mm, sangat ideal untuk menghasilkan permukaan akhir finishing yang halus.

Desain Chipbreaker (-HM)

HM: Desain pemutus beram (chipbreaker) yang ditujukan untuk proses pembubutan medium hingga semi-finishing. Geometri ini sangat efektif mengontrol gulungan beram baja sisa bubutan agar tidak melilit benda kerja.

Spesifikasi Lapisan & Material (YBG202)

YBG202: Kelas (grade) material berbasis ultrafine-grained carbide dengan kekuatan mekanis tinggi.

Lapisan Lapisan (Coating): Menggunakan teknologi PVD Nano-coating (nc-TiAlN) yang memberikan ketahanan luar biasa terhadap suhu panas ekstrem, deformasi, dan abrasi.

Kesesuaian Material (ISO):

P10–P30: Baja karbon dan baja paduan (Steels).

M10–M25: Baja tahan karat (Stainless Steels).

S10–S20: Superalloy / Paduan tahan panas.

Rekomendasi Parameter Potong

Gagang Bubut (Tool Holder): Sangat cocok dipasangkan pada gagang tipe SCLCR/L, SCACR/L, atau SCFCR.

Kecepatan Potong (\(V_{c}\)): 150–280 m/menit untuk baja umum, dan 120–200 m/menit untuk stainless steel.

Laju Pemakanan (Feed Rate): Berada di rentang 0,15–0,45 mm/putaran untuk pengerjaan medium
