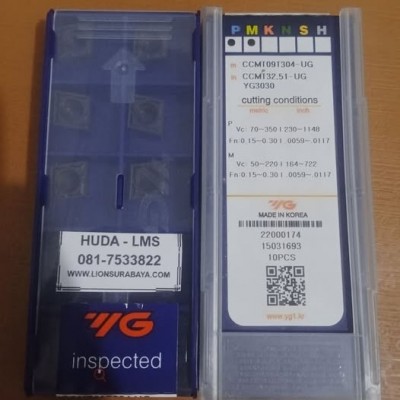

CCMT09T304-UG YG3030

Berikut adalah rincian arti dari setiap kode spesifikasi tersebut:

Arti Kode ISO (CCMT 09T304)

• C: Bentuk insert berupa belah ketupat / rhombic dengan sudut potong 80 derajat.
• C: Sudut bebas (clearance angle) sebesar 7 derajat.
• M: Toleransi dimensi insert (kelas ketebalan dan akurasi geometri).
• T: Jenis penahan atau penguncian mekanis dengan lubang countersink tunggal dan chipbreaker satu sisi.
• 09: Panjang tepi potong (cutting edge length) sebesar 9.7 mm.
• T3: Ketebalan insert sebesar 3.97 mm.
• 04: Radius ujung pisau (corner radius / nose radius) sebesar 0.4 mm untuk pengerjaan finishing hingga medium cutting.

Arti Kode Fitur & Material (UG YG3030)

• UG (Chipbreaker): Desain pemutus beram khusus untuk pengerjaan bubut tingkat medium dalam kondisi pemotongan yang stabil (medium machining at stable conditions).
• YG3030 (Grade): Material karbida (carbide substrate) sub-mikron yang tangguh dengan lapisan emas & hitam CVD (TiCN + Al2O3). Grade ini dirancang khusus dengan ketahanan keausan dan ketahanan benturan tinggi untuk pembubutan berkecepatan tinggi pada stainless steel serta pemotongan terputus (interrupted cut) pada baja karbon rendah (mild steel).

Kompatibilitas Holder

Insert ini cocok dipasang pada holder bubut tipe SCLCR, SCKCR, atau SCMCN. Di pasar Indonesia, produk ini umumnya dijual dalam kemasan 1 boks berisi 10 pcs.
