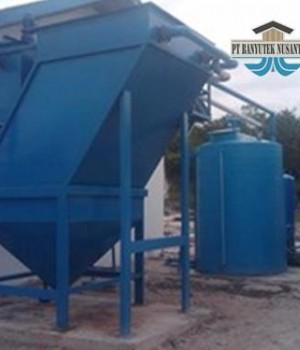

Clarifier Lamella

Clarifier Lamella adalah teknologi pengolahan air limbah yang menggunakan tube settler atau plate lamella yang disusun secara vertikal. Lamella Clarifier beroperasi tanpa menggunakan peralatan yang berputar dan bergerak. Aliran masuk terdapat di sisi kiri dan kanan tangki. Aliran keluar terdiri dari dua, yaitu aliran limbah dan aliran air murni. Buangan limbah terdapat di bawah (sedimentasi), sedangkan aliran air murni terdapat di bagian atas lamella plate. Aliran feed yang sebelumnya sudah ditambahkan flokulan polimer masuk ke sisi lamella plate lalu terdistribusi secara merata di dalam lamella plate, turun ke bawah bersamaan dengan padatan yang terlarut. Karena adanya gaya gravitasi, maka padatan akan turun ke bawah dan mengumpul. Letak lamella plate yang didesain miring akan menghambat padatan terbawa kembali bersama dengan air. Dengan laju air yang cukup besar, air akan membelok kemudian naik sampai ke bagian atas menuju aliran keluar sebagai air murni. PT Banyutek Nusantara menyediakan Tangki Clarifier Lamella mulai dari kapasitas 1 m3/jam. Pada kapasitas yang besar, Clarifier Lamella ini akan disusun secara paralel.
Standard Product and Equipment Clarifier Lamella Tank :
- Material : Epoxy Coted Mild Steel
- Flash Mix Chamber
- Flocculation Chamber
- Rapid Mixer
- Slow Mixer
- Settling Tubes
- Settling Plate
- Effluent Trough
- Effluent Outlet
- Chemical Inlet
- Sludge Outlet
- Coagulation Dosing (option)
- Sludge Pump (option)
- Acces Platform and ladder (option)

Left Side View

Elevation View

Outlet End View

1. Clarifier Lamella 1 m³/hour
    Specification :
    - Flowrate : 1000 liter/hour
    - Settling Area : 2,8 m²
    - Plate Quantity : 14 pcs
    - Plate Size : 30 cm x 122 cm
    - Flash Mix Tank Volume : 76 liter
    - Floculation Tank Volume : 189 liter
    - Dimension : Length 183 cm x Width 91 cm x Height 239 cm
    - Inlet/Outlet : 2" inch
    - Sludge Outlet : 2" inch

2. Clarifier Lamella 2 m³/hour
    Specification :
    - Flowrate : 2000 liter/hour
    - Settling Area : 5,6 m²
    - Plate Quantity : 28 pcs
    - Plate Size : 30 cm x 122 cm
    - Flash Mix Tank Volume : 113 liter
    - Floculation Tank Volume : 378 liter
    - Dimension : Length 274 cm x Width 91 cm x Height 239 cm
    - Inlet/Outlet : 2" inch
    - Sludge Outlet : 2" inch

3. Clarifier Lamella 3 m³/hour
    Specification :
    - Flowrate : 3000 liter/hour
    - Settling Area : 8,3 m²
    - Plate Quantity : 40 pcs
    - Plate Size : 30 cm x 122 cm
    - Flash Mix Tank Volume : 113 liter
    - Floculation Tank Volume : 473 liter
    - Dimension : Length 310 cm x Width 91 cm x Height 292 cm
    - Inlet/Outlet : 3" inch
    - Sludge Outlet : 3" inch

4. Clarifier Lamella 4 m³/hour
    Specification :
    - Flowrate : 4000 liter/hour
    - Settling Area : 11,1 m²
    - Plate Quantity : 28 pcs
    - Plate Size : 60 cm x 122 cm
    - Flash Mix Tank Volume : 151 liter
    - Floculation Tank Volume : 662 liter
    - Dimension : Length 285 cm x Width 163 cm x Height 292 cm
    - Inlet/Outlet : 3" inch
    - Sludge Outlet : 3" inch

5. Clarifier Lamella 5 m³/hour
    Specification :
    - Flowrate : 5000 liter/hour
    - Settling Area : 16,7 m²
    - Plate Quantity : 40 pcs
    - Plate Size : 60 cm x 122 cm
    - Flash Mix Tank Volume : 227 liter
    - Floculation Tank Volume : 946 liter
    - Dimension : Length 358 cm x Width 163 cm x Height 336 cm
    - Inlet/Outlet : 4" inch
    - Sludge Outlet : 4" inch
