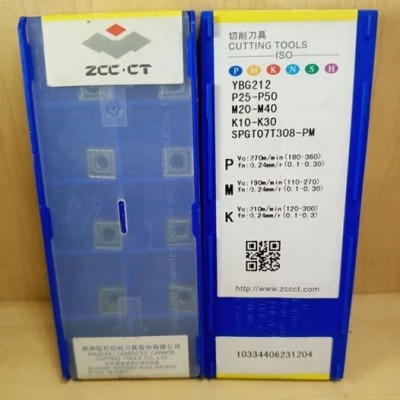

ZCC-CT SPGT07T308-PM YBG212
Spesifikasi ZCC-CT SPGT07T308-PM YBG212
Berikut adalah arti dari setiap segmen kode berdasarkan standar ISO dan katalog ZCC-CT:
1. Geometri Pahat (SPGT07T308)
- S: Bentuk dasar Square (Kotak / Persegi 90°).
- P: Sudut bebas (clearance angle) sebesar 11°.
- G: Toleransi kelas insert (akurasi dimensi).
- T: Tipe clamping atau penguncian menggunakan baut (memiliki lubang countersink di tengah).
- 07: Panjang tepi potong (cutting edge) sebesar 7.94 mm.
- T3: Ketebalan insert sebesar 3.97 mm.
- 08: Radius pojok (corner radius) sebesar 0.8 mm.
2. Jenis Chipbreaker (-PM)
- PM: Desain pemutus beram (chipbreaker) tingkat menengah (Medium Cutting). Pemutus beram ini dioptimalkan untuk material Steel (Baja/ISO P) dan Cast Iron (Besi Cor/ISO K).
3. Tingkatan Material / Grade (YBG212)
- YBG212: Kode material dasar (substrate) karbida dengan lapisan PVD (nc-TiAlN) berbutir ultra-halus.
- Aplikasi Khusus: Pada U-Drill ZCC-CT, grade YBG212 ini secara khusus direkomendasikan untuk digunakan sebagai insert bagian dalam (inner/center insert) karena memiliki ketangguhan (toughness) tinggi untuk menahan beban di pusat putaran bor. (Catatan: Untuk bagian luar/peripheral biasanya dipasangkan dengan grade YBG205).
