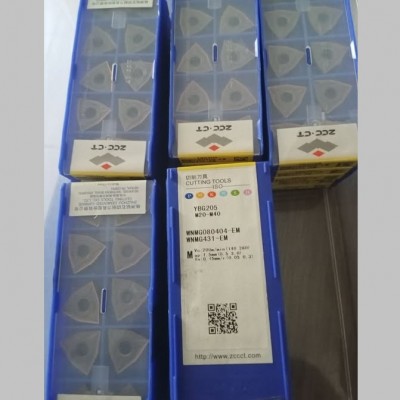

ZCC-CT WNMG080404-EM YBG205

Berikut adalah rincian arti dari setiap bagian kode berdasarkan standar ISO:

1. Geometri & Dimensi Sisipan (WNMG080404)

• W: Bentuk dasar sisipan berupa trigon / segitiga bersudut 80 derajat.
• N: Sudut bebas (clearance angle) sebesar 0 derajat (tipe negatif, memiliki 2 sisi potong atas-bawah dengan total 6 mata potong).
• M: Toleransi akurasi dimensi kelas M (standar industri untuk pembubutan umum).
• G: Jenis lubang tengah dengan pencekam tipe clamp/pin lock berkursi ganda.
• 08: Panjang tepi potong efektif, yaitu sekitar 8,7 mm.
• 04: Ketebalan sisipan, yaitu 4,76 mm.
• 04: Radius ujung pisau (nose radius) sebesar 0,4 mm. Sangat ideal untuk menghasilkan permukaan akhir yang halus (finishing ke semi-finishing).

2. Desain Pematah Beram / Chipbreaker (-EM)

• EM: Merupakan kode spesifik ZCC-CT untuk pematah beram tipe Medium-Machining Sharp. Desain pisaunya tajam namun memiliki kekuatan tepi yang kokoh. Fitur ini berfungsi mencegah penempelan material (built-up edge) yang sering terjadi saat membubut baja tahan karat.

3. Kelas Karbida & Lapisan (YBG205)

• YBG205: Kelas material karbida ultrafine dengan lapisan PVD AlTiN nano-coating tingkat tinggi.
• Lapisan ini memberikan ketahanan panas ekstrem dan kekerasan permukaan yang sangat baik.
• Diformulasikan sebagai opsi utama untuk pengerjaan material ISO M (Stainless Steel) dan ISO S (Superalloys / Titanium).

Spesifikasi Dudukan Pahat (Holder) yang Cocok

Sisipan ini dapat dipasang pada gagang pahat bubut (holder external/boring bar) standar tipe negatif seperti:

• MWLNR / L (paling umum digunakan di bengkel bubut)
• DWLNR / L
• PWLNR / L
