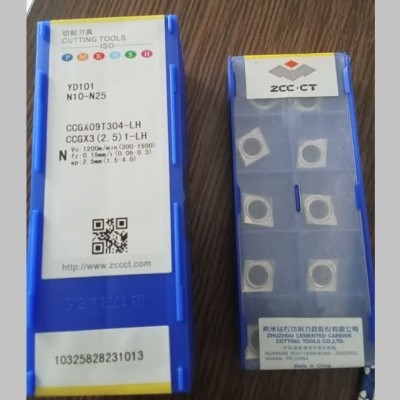

ZCC-CT CCGX09T304-LH YD101

Berikut adalah arti detail dari setiap bagian kode ISO tersebut untuk membantu Anda memahaminya:

Arti Kode Desain (Insert Geometry)

• C: Bentuk geometri berupa belah ketupat (rhombic) dengan sudut puncak 80 derajat.
• C: Sudut bebas (clearance angle) sebesar 7 derajat (tipe positive insert).
• G: Toleransi kerataan (flatness) dan ketebalan kelas G kelas presisi tinggi yang biasanya digerinda (ground).
• X: Desain khusus pada penampang atau chipbreaker yang disesuaikan dengan rekomendasi manufaktur.

Arti Kode Dimensi Fisik

• 09: Panjang tepi pemotong (cutting edge length) sekitar 9,7 mm dengan diameter lingkaran dalam (inscribed circle) 9,525 mm.
• T3: Ketebalan insert standar sebesar 3,97 mm.
• 04: Radius pojok (corner/nose radius) pisau sekecil 0,4 mm untuk hasil permukaan yang halus.

Karakteristik Desain & Material (Grade)

• -LH: Tipe chipbreaker berdesain tajam yang dirancang khusus untuk memotong material lunak secara optimal serta mencegah penumpukan beram (built-up edge) pada pengerjaan tangan kiri (left-hand operation).
• YD101: Kelas (grade) karbida tanpa lapisan (uncoated carbide). Kombinasi substrat mikro ini sangat keras dan tahan terhadap abrasi mikro, menjadikannya pilihan utama untuk memotong aluminium paduan, tembaga, plastik keras, serta paduan titanium.

Kompatibilitas Holder

• Mata pisau ini umumnya dipasang pada tool holder eksternal maupun internal berstandar ISO yang mendukung tipe jepitan sekrup seperti seri SCLCR/L atau SCACR/L
