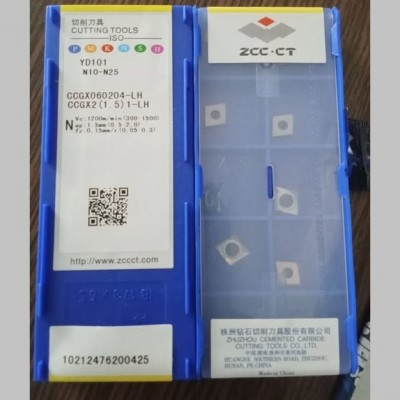

ZCC-CT CCGX060204-LH YD101

Berikut adalah arti detail dari setiap kode berdasarkan standar ISO:

Arti Kode Spesifikasi (CCGX 060204)

• C: Berbentuk ketupat (rhombic) dengan sudut puncak 80 derajat.
• C: Sudut bebas (clearance angle) sebesar 7 derajat (tipe pisau positif).
• G: Kelas toleransi dimensi insert yang sangat presisi (biasanya memiliki permukaan yang digerinda halus/ground).
• X: Desain khusus pada lubang pengunci atau pemutus gram (chipbreaker).
• 06: Panjang bilah potong efektif sekitar 6,4 mm.
• 02: Ketebalan insert sebesar 2,38 mm.
• 04: Radius pojok (nose radius) ujung pahat sebesar 0,4 mm (ideal untuk proses finishing hingga semi-finishing).

Geometri & Kelas Material (LH YD101)

• LH: Jenis geometri pemutus gram (chipbreaker) yang dirancang khusus untuk memotong aluminium dan material lunak. Desainnya memiliki sudut potong yang sangat tajam dan permukaan yang sangat mengilap (polished) guna mencegah material menempel pada ujung pahat (built-up edge).
• YD101: Kelas (grade) material insert berupa Uncoated Carbide (karbida tanpa lapisan) mikro-butiran. Grade ini sangat keras dan tajam, menjadikannya pilihan terbaik untuk memotong material non-ferrous, plastik keras, serta paduan tahan panas dalam kondisi kerja optimal.

Ringkasan Aplikasi Kerja

• Material Utama: Aluminium, paduan aluminium, kuningan, tembaga, plastik keras, dan logam non-besi lainnya.
• Kondisi Pemotongan: Sangat direkomendasikan untuk proses finishing kecepatan tinggi (high-speed machining) guna menghasilkan permukaan benda kerja yang sangat halus dan berkilap.
• Kesesuaian Mesin: Dapat digunakan pada holder pahat mesin bubut manual maupun mesin CNC modern.
