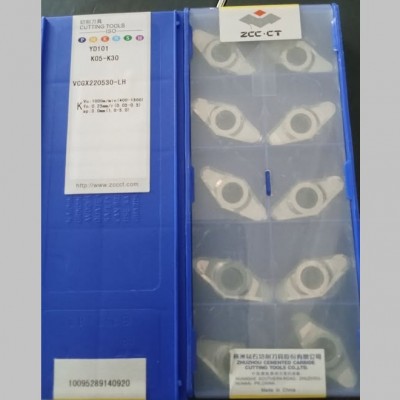

ZCC-CT VCGX220530-LH YD101

Berikut adalah visualisasi dimensi standar dari geometri insersi tipe VC:

 Arti Kode Designasi (ISO)

Setiap bagian dari kode tersebut membawa spesifikasi teknis yang sangat spesifik:

• V: Bentuk insersi ketupat (rhombic) dengan sudut tajam 35°.
• C: Clearance angle (sudut bebas) sebesar 7° (insersi positif).
• G: Toleransi kelas industri tingkat tinggi (G Grade Precision) untuk konsistensi dimensi yang sangat akurat.
• X: Desain khusus pada lubang atau chipbreaker eksternal dari pabrikan.
• 22: Panjang tepi potong efektif (effective cutting edge) sekitar 22 mm.
• 05: Ketebalan insersi sebesar 5,56 mm.
• 30: Corner radius (radius pojok) yang sangat besar yaitu 3,0 mm. Sangat cocok untuk pengerjaan kasar (roughing) atau memberikan kekuatan ekstra pada sudut potong.
• -LH: Desain chipbreaker tipe Light/Medium Machining untuk pengerjaan aluminium. Desain ini memiliki permukaan yang sangat mengilap (highly polished) untuk mencegah efek lengket (built-up edge).
• YD101: Kelas material (grade) berupa karbida tanpa pelapis (uncoated carbide) yang dioptimalkan untuk kecepatan potong tinggi pada aluminium, tembaga, dan material non-ferrous lainnya.

Karakteristik & Keunggulan Utama

• Anti-Adhesi: Permukaan potong yang super halus mencegah material aluminium yang lunak melekat pada pahat.
• Ketajaman Ekstrim: Sudut potongnya sangat tajam untuk meminimalkan beban potong (cutting forces) pada mesin CNC.
