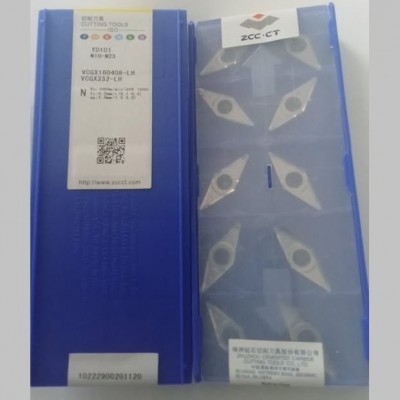

ZCC-CT VCGX160408-LH YD101

Berikut adalah breakdown arti dari setiap bagian kode berdasarkan standar ISO:

Arti Kode Desain dan Geometri (VCGX 160408)

• V: Menunjukkan bentuk sisipan berupa belah ketupat (rhombic) dengan sudut tajam 35°. Sangat ideal untuk pengerjaan profil (profiling) dan pemotongan dengan akses sempit.
• C: Memiliki sudut bebas (clearance angle) sebesar 7 derajat.
• G: Kelas toleransi dimensi pahat (tergolong presisi tinggi untuk konsistensi ukuran).
• X: Desain khusus pada penampang atau lubang pengunci (special design).
• 16: Panjang sisi potong pahat yaitu 16,6 mm.
• 04: Ketebalan pahat yaitu 4,76 mm.
• 08: Radius pojok (corner radius / nose radius) sebesar 0,8 mm, memberikan keseimbangan yang baik antara kekuatan ujung pahat dan kehalusan permukaan hasil bubut.

Karakteristik Pemotongan & Material (LH YD101)

• LH: Jenis pemutus beram (chipbreaker) tipe Light-Hand / Light Machining. Geometri ini sangat tajam dan dipoles mengkilap untuk mencegah penempelan material (built-up edge) serta memastikan aliran beram aluminium yang lancar saat pemotongan ringan atau penyelesaian akhir (finishing).
• YD101: Tingkat kekerasan material (grade) berupa tungsten carbide tanpa lapisan (uncoated). Grade ini memiliki kekerasan tinggi (hingga skala 92 HRA) dan ketahanan aus yang optimal untuk material lunak yang abrasif seperti aluminium alloy.

Ringkasan Aplikasi Utama

• Material Kerja: Aluminium, aluminium alloy, tembaga, kuningan, dan plastik teknis.
• Jenis Pengerjaan: Bubut luar/dalam, pembubutan profil (profiling), penyelesaian (finishing hingga semi-finishing).
