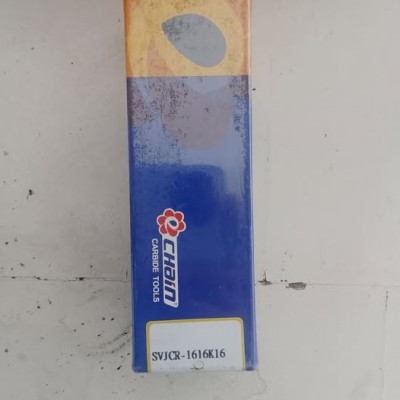

Echain SVJCR1616K16

Berikut adalah rincian arti kode standar ISO dan spesifikasi teknis dari alat tersebut:

Arti Kode Nama (Standar ISO)

• S: Sistem penjepitan menggunakan baut/sekrup (screw lock clamp).
• V: Bentuk insert (mata pahat) yang digunakan berbentuk belah ketupat (diamond) dengan sudut 35 derajat.
• J: Sudut masuk potong pahat (approach angle) sebesar 93 derajat.
• B: Sudut bebas (clearance angle) insert sebesar 5 derajat.
• R: Orientasi pahat tangan kanan (right hand).
• 1616: Ukuran gagang pahat (shank size) yaitu lebar 16 mm dan tinggi 16 mm.
• H / K: Kode panjang total gagang pahat (H = 100 mm / K = 125 mm).
• 16: Ukuran panjang sisi mata pahat (insert size) yang kompatibel, yaitu 16 mm.

Spesifikasi Teknis & Fitur

• Merek: Echain (Made in Taiwan)
• Aplikasi: Bubut luar rata, finishing, dan profiling.
• Insert yang Cocok: Pahat ini berpasangan dengan mata pahat tipe VBMT 1604... atau VCMT 1604... (seperti VBMT 160404 atau VBMT 160408).
• Material: Baja dengan rigiditas tinggi (high-rigidity steel) untuk meminimalkan getaran saat membubut
