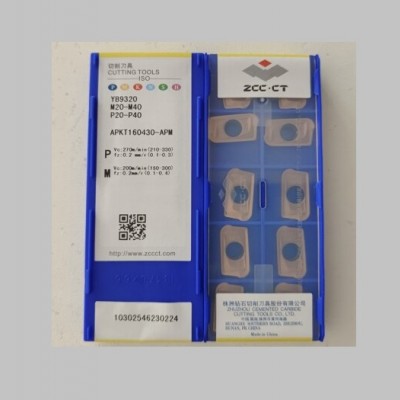

ZCC-CT APKT160430-APM YB9320

Berikut adalah rincian arti kode spesifikasi, dimensi fisik, dan kegunaan dari komponen mesin CNC ini:

Arti Kode Spesifikasi (ISO Code)

• APKT: Bentuk geometris insert berupa jajaran genjang (parallelogram) bersudut 85° dengan sudut bebas (clearance angle) utama sebesar 11°.
• 16: Panjang tepi potong efektif sekitar 16 mm (tepatnya sekitar 17,8 mm total panjang eksternal).
• 04: Ketebalan insert nominal yaitu 4,76 mm.
• 30: Ukuran radius pojok (nose radius) sebesar 3,0 mm (R3.0), yang berfungsi memberikan kekuatan ekstra pada ujung pahat dan menghasilkan permukaan akhir yang halus.
• APM: Desain chip-breaker yang dioptimalkan khusus untuk mengontrol pembuangan beram (serpihan besi) secara efisien selama pemesinan semi-finishing hingga medium.
• YB9320: Tingkat ketahanan material (grade) yang menggunakan lapisan nc-TiAlN nano-PVD coating di atas substrat karbida dengan ketangguhan tinggi. Teknologi ini memberikan stabilitas termal yang sangat baik pada suhu tinggi

Spesifikasi Dimensi Fisik

Berdasarkan standar katalog teknis yg-1 :

• Panjang (L): 17,87 mm
• Lebar/Diameter Dalam (I.W): 9,33 mm
• Ketebalan (S): 5,76 mm
• Diameter Lubang Baut (ød): 4,4 mm
• Radius (r): 3,0 mm

Material Benda Kerja yang Cocok

• Aplikasi Utama: Sangat direkomendasikan untuk pemesinan Stainless Steel (M10–M30).
• Aplikasi Sekunder: Sangat baik digunakan untuk berbagai jenis Baja/Steel (P10–P30) dan baja tahan panas (heat-resistant steel)
