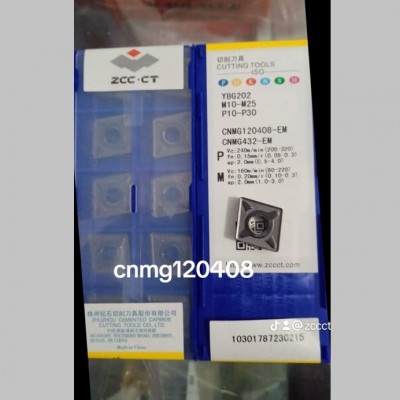

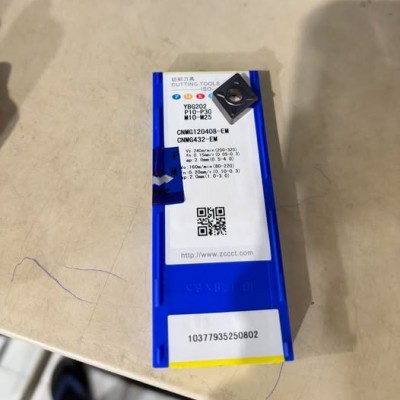

ZCC-CT CNMG120408-EM YBG202

Berikut adalah arti kode spesifikasi dari insert tersebut berdasarkan standar ISO:

Arti Kode Spesifikasi (ISO)

• C: Bentuk insert belah ketupat / ketupat (rhombic) dengan sudut 80 derajat.
• N: Sudut bebas atau sudut relief negatif (0 derajat) untuk kekuatan tepi potong yang maksimal.
• M: Kelas toleransi ukuran insert (M-class).
• G: Tipe insert dengan lubang di tengah dan chipbreaker di kedua sisi (double-sided).
• 12: Panjang tepi potong efektif nominal sekitar 12,9 mm.
• 04: Ketebalan insert sekitar 4,76 mm.
• 08: Radius sudut (corner radius) sebesar 0,8 mm, ideal untuk kekuatan optimal pada pembubutan sedang.
• -EM: Desain chipbreaker geometri tipe EM, yang dirancang khusus untuk pembubutan tingkat medium (medium cutting). Geometri ini sangat efektif mengurangi gaya potong dan mencegah penempelan material pada area potong saat membubut stainless steel.
• YBG202: Kelas (grade) material carbide dengan lapisan nano PVD (nc-TiAlN) di atas substrat berbutir sangat halus (ultrafine-grained). Lapisan ini memberikan kombinasi ketahanan aus yang luar biasa tinggi sekaligus ketangguhan yang baik terhadap deformasi termal.

Kompatibilitas Holder

Insert ini bertipe negatif dan memiliki 4 tepi potong ekonomis yang dapat dibalik. Produk ini umumnya kompatibel dengan tool holder eksternal standar ISO seperti MCLNR, PCLNR, DCLNR, dan ECLNR
