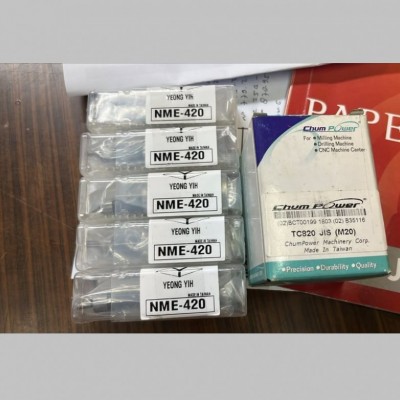

Collet Tap TC820 JIS (M20)
Spesifikasi Collet Tap TC820 JIS (M20)
Komponen ini biasa digunakan pada mesin CNC milling, mesin tapping, atau mesin gurdi (drilling) untuk membuat ulir dalam secara cepat dan presisi.
Arti Kode dan Spesifikasi Teknis
- CHUM POWER: Nama produsen/merek alat perkakas (tooling system) berkualitas asal Taiwan.
- TC820: Model/tipe sistem cekam quick-change tapping collet dari Chum Power. Tipe TC820 umumnya mendukung kapasitas mata tap dari ukuran M8 hingga M24.
- JIS: Standar dimensi tangkai (shank) mata tap yang bisa masuk ke dalam collet ini (mengikuti standar manufaktur Jepang).
- M20: Ukuran diameter ulir mata tap yang didukung, yaitu 20 mm.
- 150x120: Merupakan detail dimensi fisik tangkai (shank) mata tap M20 standar JIS yang kompatibel, di mana diameter tangkainya adalah 15.0 mm dan ukuran kotak penahan (square drive) di ujungnya adalah 12.0 mm (biasa ditulis standar JIS sebagai 15.0 x 12.0 mm).
Dimensi Fisik Collet TC820
Berdasarkan spesifikasi teknis dari marketplace teknik seperti Tokopedia dan katalog resmi Chum Power, dimensi fisik utama untuk tipe collet TC820 adalah:
- Diameter Luar Collet (D2): ± 48 mm
- Diameter As / Dudukan Masuk (D1): ± 31 mm
- Panjang Dudukan As (L1): ± 36 mm
