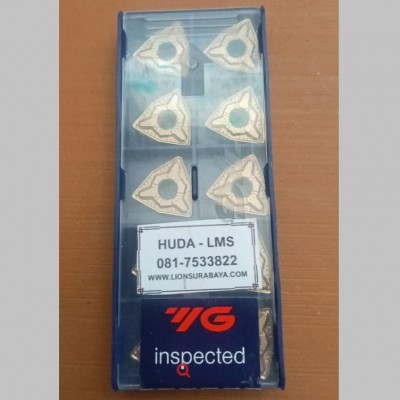

WNMG080408-PWM YG3115

Insert ini dirancang secara khusus untuk proses pembubutan semi-finishing hingga medium pada material baja (steel) dengan kecepatan tinggi.

Arti Kode Spesifikasi (Standar ISO)

Setiap bagian dari kode WNMG080408 memiliki arti geometris berikut:

• W: Bentuk insert berupa Trigon atau segitiga berujung tumpul dengan sudut potong 80°.
• N: Sudut bebas (clearance angle) sebesar 0° atau tipe Negative insert untuk kekuatan potong maksimal.
• M: Kelas toleransi dimensi pabrikasi insert.
• G: Tipe lubang tengah dengan double-sided chipbreaker (bisa dipakai bolak-balik di kedua sisinya).
• 08: Ukuran panjang tepi potong insert nominal sekitar 8 mm.
• 04: Ketebalan insert sebesar 4,76 mm.
• 08: Radius ujung pisau (corner radius) sebesar 0,8 mm untuk hasil permukaan yang seimbang dan ketahanan beban.

Fitur Utama Geometri & Lapisan Grade

• PWM (Chipbreaker Wiper - Medium): Kode PWM menunjukkan geometri penahan beram (chipbreaker) khusus bertipe Wiper. Fitur wiper ini didesain untuk menghasilkan kekasaran permukaan (surface finish) yang jauh lebih halus, bahkan ketika dijalankan pada laju pemakanan (feed rate) yang tinggi (\(f_{n}\): 0,10 - 0,50 mm/putaran).
• YG3115 (Grade Lapisan): Merupakan klasifikasi material carbide kelas premium generasi terbaru dari YG-1 yang dilapisi dengan teknologi CVD (MT-TiCN + Al₂O₃ + TiN). Grade ini ditujukan untuk pemesinan baja (Steel group P15–P25) pada kecepatan potong tinggi (high cutting speed) karena memiliki ketahanan panas dan abrasi yang sangat stabil.

Rekomendasi Parameter Potong Umum

• Aplikasi Utama: Pembubutan luar/dalam material baja karbon rendah, baja paduan, maupun komponen baja massal.
• Kedalaman Potong (\(a_{p}\)): Optimal di kisaran 0,8 mm hingga 3,5 mm.
• Laju Pemakanan (f): 0,10 mm/rev sampai 0,50 mm/rev
