MDQNR2020K15
Spesifikasi MDQNR2020K15

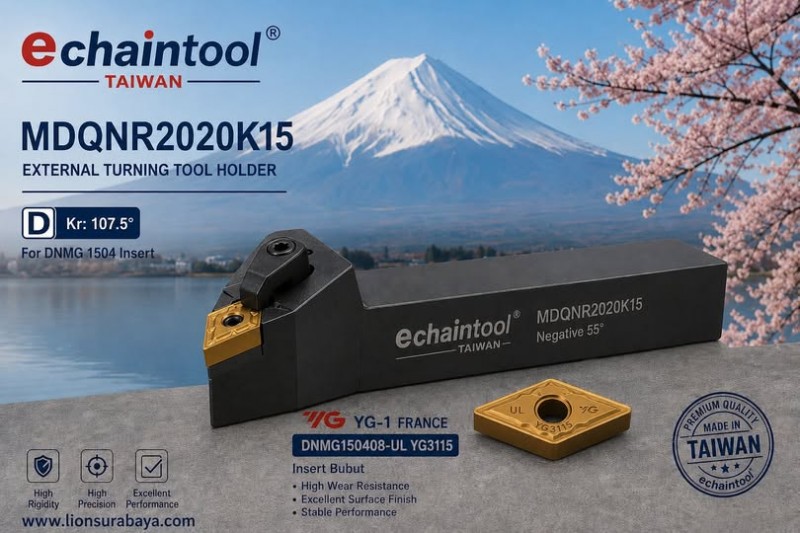

MDQNR2020K15MDQNR2020K15 ECHAINTOOL adalah sebuah gagang pisau bubut luar (external turning tool holder) standar ISO tipe multi-lock yang diproduksi oleh Echaintool Precision Co., Ltd., produsen alat potong presisi asal Taiwan. Alat ini dirancang khusus untuk proses pembubutan memanjang (longitudinal turning) maupun pembubutan muka (end face turning) pada mesin bubut konvensional maupun CNC.
Setiap bagian dari kode produk ini memiliki arti spesifik berdasarkan standarisasi alat potong internasional:
- M: Sistem klem menggunakan metode Multi-lock (kombinasi klem jepit atas dan pin penarik lubang) untuk stabilitas maksimal.
- D: Menggunakan mata pisau (insert) berbentuk belah ketupat (rhombic) dengan sudut puncak 55° (seperti tipe DNMG atau DNMA).
- Q: Sudut potong bebas arah masuk (lead angle / cutting edge angle) sebesar 107.5°.
- N: Sudut kelonggaran insert adalah 0° (negative insert) untuk pemakanan berat.
- R: Arah pemakanan kanan (Right Hand), artinya pahat bergerak maju dari arah kepala lepas (tailstock) menuju kepala tetap (headstock).
- 2020: Ukuran penampang gagang (shank) adalah 20 mm x 20 mm (lebar 20 mm, tinggi 20 mm).
- K: Panjang total keseluruhan gagang (holder) adalah 125 mm.
- 15: Ukuran panjang sisi tajam insert yang sesuai, yaitu menggunakan mata pisau ukuran DN.. 1504.. atau DN.. 1506...
- Stabilitas Tinggi: Mekanisme klem ganda multi-lock memastikan mata pisau tidak bergeser saat menghadapi beban potong yang berat (heavy-duty turning).
- Presisi Tinggi: Diproduksi di Taiwan dengan standar kontrol kualitas ketat untuk memastikan tingkat keakuratan dimensi penahan.
- Material Kokoh: Dibuat dari baja perkakas berkualitas tinggi yang diperkeras (hardened steel), memberikan ketahanan aus yang luar biasa terhadap panas dan gesekan kontinu.
- Mata Pisau (Insert): Kompatibel dengan tipe mata bubut DNMG 1504 atau DNMG 1506 (misal: DNMG 150404 / DNMG 150408).
- Suku Cadang: Dilengkapi dengan shim (ganjal bawah), shim screw (baut ganjal), clamp (klem atas), baut klem, serta kunci L (wrench) bawaan untuk pemasanga
