MDJNR4040R15

MDJNR4040R15

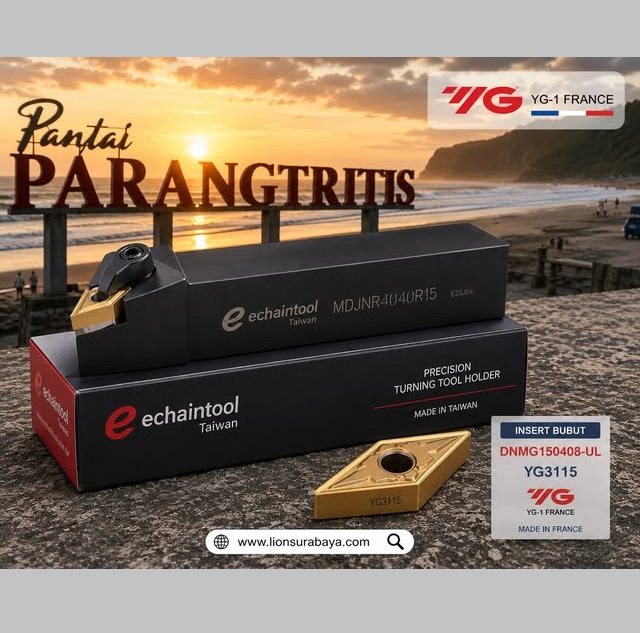

MDJNR4040R15 adalah kode standar ISO untuk holder bubut luar (external turning tool holder) berukuran besar yang diproduksi oleh Echaintool (Echain), produsen alat potong presisi asal Taiwan.

Setiap huruf dan angka pada kode alat ini memiliki arti teknis yang spesifik:

• M (Clamping System): Menggunakan sistem penguncian Multi-clamp (kombinasi klem atas dan pin/baut dari dalam) untuk menjamin stabilitas maksimal saat pemakanan berat.
• D (Insert Shape): Didesain khusus untuk mata pahat (insert carbide) berbentuk belah ketupat dengan sudut 55° (tipe DNMG 15 atau DNMA 15).
• J (Lead Angle): Memiliki sudut potong masuk atau posisi kemiringan insert sebesar 93°.
• N (Relief Angle): Sudut bebas insert adalah 0° (tipe negative insert untuk kekuatan sisi potong ganda).
• R (Hand of Tool): Gagang potong tipe Kanan (Right-Hand).
• 4040 (Shank Size): Ukuran penampang gagang kotak adalah 40 mm x 40 mm (sangat tebal, biasa digunakan pada mesin bubut konvensional besar atau CNC heavy-duty).
• R (Tool Length): Panjang total holder adalah 200 mm.
• 15 (Insert Edge Length): Menggunakan panjang tepi potong insert ukuran 15 mm (seperti tipe DNMG 1504xx atau DNMG 1506xx

Produk buatan Echaintool Taiwan dikenal memiliki standar industri yang tinggi, bodi holder dengan rigiditas tinggi untuk mengurangi getaran (chatter), serta kepresisian dudukan insert yang membuat umur mata pahat menjadi lebih awet.
