MDJNR2525M15

MDJNR2525M15

Kode MDJNR2525M15 merujuk pada jenis holder bubut luar (external turning tool holder) dengan sistem standardisasi ISO yang diproduksi oleh berbagai merek alat potong CNC, termasuk pabrikan spesialis asal Taiwan, Echaintool (biasa dikenal sebagai E-Chain).

• M: Metode penjepitan menggunakan sistem Multi-clamp (menggunakan klem atas dan pin penarik tangkai pahat).
• D: Bentuk insert (mata pahat) belah ketupat dengan sudut 55 derajat (biasanya menggunakan tipe DNMG 1504 atau DNMG 1506).
• J: Sudut masuk (cutting edge angle) sebesar 93 derajat.
• N: Sudut kelonggaran (clearance angle) insert 0 derajat (pahat netral/negatif).
• R: Arah pemakanan kanan (Right hand).
• 2525: Dimensi penampang gagang pahat yaitu 25 mm x 25 mm.
• M: Panjang total holder yakni 150 mm.
• 15: Ukuran panjang tepi insert yang sesuai, yaitu 15 mm (menggunakan insert seri DN15xx).

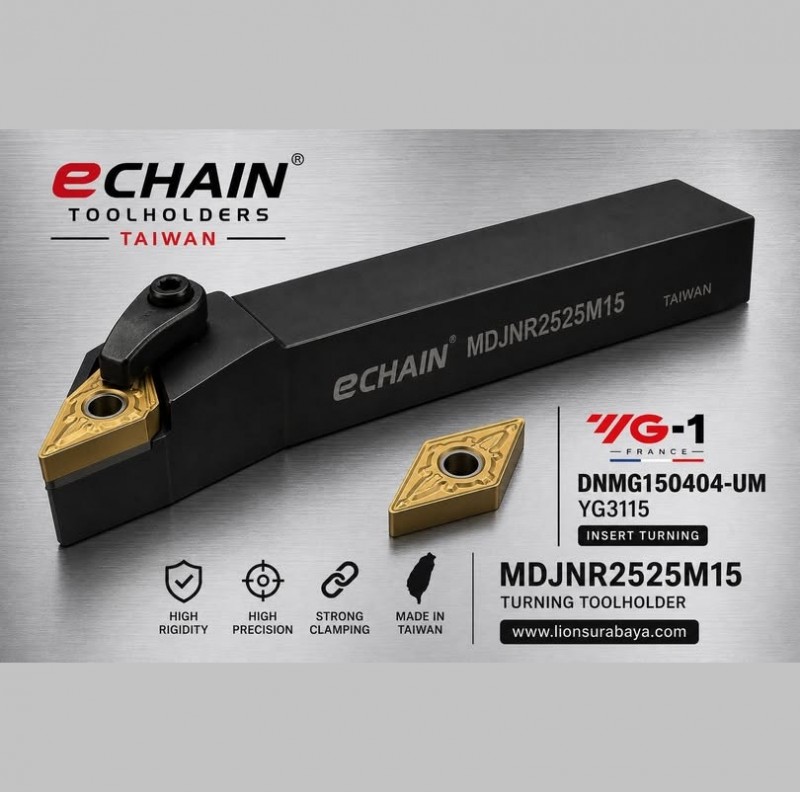

• Nama Produk Lengkap: Echaintool MDJNR2525M15 External Turning Tool Holder
• Sudut Potong: 93 derajat, sangat ideal untuk proses pembubutan memanjang (longitudinal turning) dan pengerjaan bertingkat (facing steps).
• Kesesuaian Insert: Dirancang khusus untuk dipasangkan dengan insert tipe DNMG 1504 atau DNMG 1506.
• Material Gagang: Umumnya menggunakan baja paduan berkualitas tinggi (seperti chrome-molybdenum steel) yang dikeraskan hingga tingkat HRC 43-47 untuk meredam getaran selama pemotongan berat
