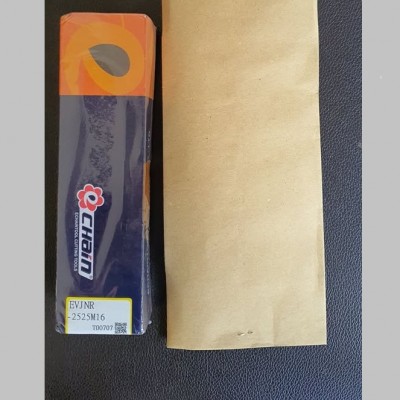

ECHAIN EVJNR2525M16

ECHAIN EVJNR2525M16 adalah kode produk untuk holder bubut luar (external turning toolholder) buatan EChain Tool (produsen alat potong/cutting tools asal Taiwan). Alat ini digunakan pada mesin bubut konvensional maupun CNC untuk pengerjaan pembubutan luar, terutama untuk proses profiling atau pembentukan kontur.

Arti Kode Spesifikasi (Standar ISO)

Setiap bagian dari kode EVJNR 2525 M 16 memiliki arti spesifik:

• E : Sistem cekam menggunakan metode Top Clamp khas EChain (struktur double clamp untuk kekuatan tinggi).
• V : Bentuk mata pisau (insert) yang digunakan adalah belah ketupat 35° (kode V) seperti tipe VNMG.
• J : Sudut masuk potong (cutting edge angle) sebesar 93°.
• N : Sudut bebas mata pisau (insert clearance angle) adalah 0° (negatif).
• R : Right hand, artinya holder ini merupakan pisau tangan kanan (arah pemakanan dari kanan ke kiri).
• 2525 : Ukuran gagang (shank size) yaitu lebar 25 mm x tinggi 25 mm.
• M : Panjang total holder, yaitu 150 mm.
• 16 : Ukuran panjang sisi mata pisau (insert) yang kompatibel, yaitu menggunakan insert VN.. 1604.. (contoh: VNMG 160404 atau VNMG 160408).

Komponen & Spare Part Pendukung

Jika Anda perlu mengganti suku cadang bawaan dari holder tipe EVJNR 2525M16 ini, berikut adalah komponen standard pabriknya:

• Insert Kompatibel: VNMG 1604 / VNMP 1604
• Clamp (Klem): Tipe VN16
• Screw (Baut Klem): Tipe CS60E
• Clasp (Pengait): Tipe C-5
